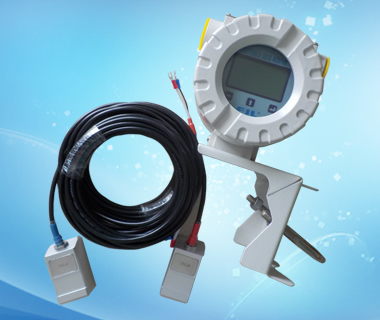

F3000外贴式超声波固体悬浮物浓度计
F3000

广泛用于造纸、电力、冶金、矿山、制药、酒厂、制药、给水、污水处理等行业。
主要但不限于下列介质的浓度的监测:
◆矿浆浓度;
◆煤浆浓度;
◆灰浆浓度;
◆纸浆浓度;
◆污泥浓度;
◆泥沙浓度;
◆各种工业浆料浓度。



产品详细介绍

主要特点

◆非接触测量,传感器置于罐或管道的外部
◆采用超声波测量技术,无射线危害,安全可靠;
◆安装简单,不需要切割和焊接,安装费用低廉;
◆特别适合高压场合的测量;
◆特别适合具有毒性或者腐蚀性介质的测量;
◆特别适合食品行业等有卫生要求的应用;
◆满足最恶劣现场要求的坚固结构和防爆防护等级;
◆内建自诊断和报警功能,帮助快速确定仪表故障;
◆16位精度4~20mA模拟输出,SPST继电器输出;
◆2线RS-485物理接口,
◆可选ModBus-RTU或Profibus-DP通讯协议;
◆带提示功能的操作界面,易于使用;
◆图示和文本显示方式,可以显示浓度变化历史和多种数据的实时值。


主要应用

广泛用于造纸、电力、冶金、矿山、制药、酒厂、制药、水文、环保、给水、污水处理等行业。主要但不限于下列介质的浓度的监测:
矿浆浓度;
煤浆浓度;
灰浆浓度;
纸浆浓度;
污泥浓度;
泥沙浓度;
各种工业浆料浓度。


美国FIL公司的F3000系列超声波悬浮物浓度仪,采用超声波信号在含悬浮物的介质中 传输产生幅度衰减的原理测量浓度。其基于微处理器和集成多种检测技术的系统结构,使其测量不受介质状态和环境因素的影响,保证浓度仪的精确、稳定和可靠。 F3000系列超声波悬浮物浓度仪安装调整简单、操作方便,是一款非常易用的仪表。


工作原理

超声波信号发射和接收
超声波信号自发射探头发出,经过被测介质后到达接收探头。超声波信号在传播过程中,与悬浮粒子相遇的超声波在界面被散射衰减,其余部分入射到粒子内被吸收衰减,其衰减的大小与悬浊粒子的数目成比例,接收探头将衰减后的超声波信号转换成反映信号幅值的电信号。



超声波衰减与悬浮物浓度的关系

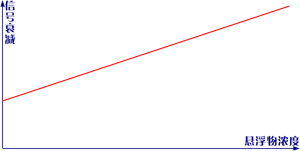

被测液体中的悬浮颗粒物的含量与超声波信号的衰减成正比,也就是超声波的衰减与浓度成正比。F3000使用该技术直接测出悬浮颗粒物的浓度并给出数字显示。
通过现场标定,用实验室对样品中悬浮颗粒浓度的精确测量值对仪表进行修正,能够达到求更加精确的测量。


技术规格

测量范围:    0 ~ 60%
测量精度:    ±1%FS
分辨率:       0.05%
介质温度:    -20 ~ +150
壁厚范围: 1mm ~ 50mm,≤15m容器直径
工作压力:    ≤4.0MPa
环境温度:    -30 ~ +50
相对湿度:    0 ~ 98%(非凝结)
防护等级:    探头部分 IP66
                       变送器部分 IP68
防爆等级:   探头部分Exia Ⅱ T6
                       变动器部分 Ex dⅡBT4
显       示:    128x64点图形LCD
模拟输出:   4 ~ 20mADC,最大750Ω负载
继 电 器:    1组 SPST触点(0.5A 60VDC/60VAC)
通        讯:    RS-485物理接口(ModBus-RTU或Profibus-DP)
电气接口:   3/4NPT*2
供电电源:    24VDC或12VDC
电源消耗:    ≤5W


显示和操作

测量显示

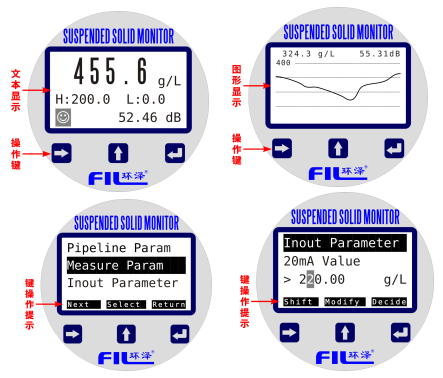

浓度仪工作时,有文本和图形两种显示模式。
文本显示模式下,实时的悬浮物浓度、超声波信号衰减值和温度分三行显示在屏幕上。
图形显示模式下,悬浮物浓度值是以图示的形式显示在屏幕上,这种模式可以直观地观察到浓度的变化和历史情况。同时,实时的衰减值和温度也显示在屏幕上。



键操作和参数设置
超声波固体悬浮物浓度仪的面板上有3个操作键,仪表的所有操作都可以通过对这三个键的操作来实现。
浓度仪的键操作不需要打开仪表壳体,在仪表正面的玻璃上,使用随表附带的磁笔对准操作键的位置点击即可。








F3000系外贴式超声波悬浮物浓度仪应用

  • 探头安装于容器外壁两侧
探头安装在容器外壁两侧时,两个探头要保持对称, 在一个水平面上。要求容器内径不大于15米,容器壁厚不大于50毫米。

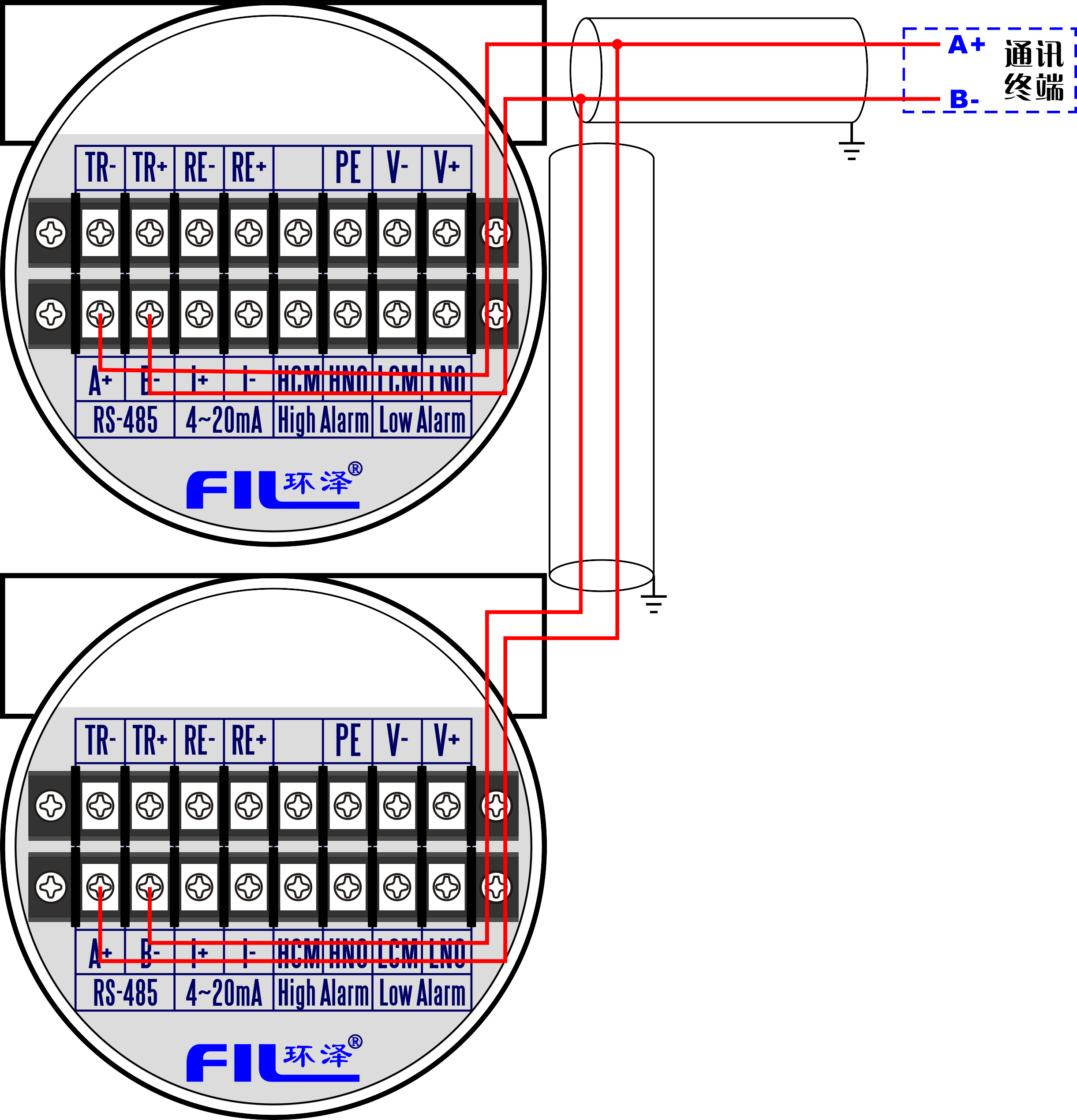

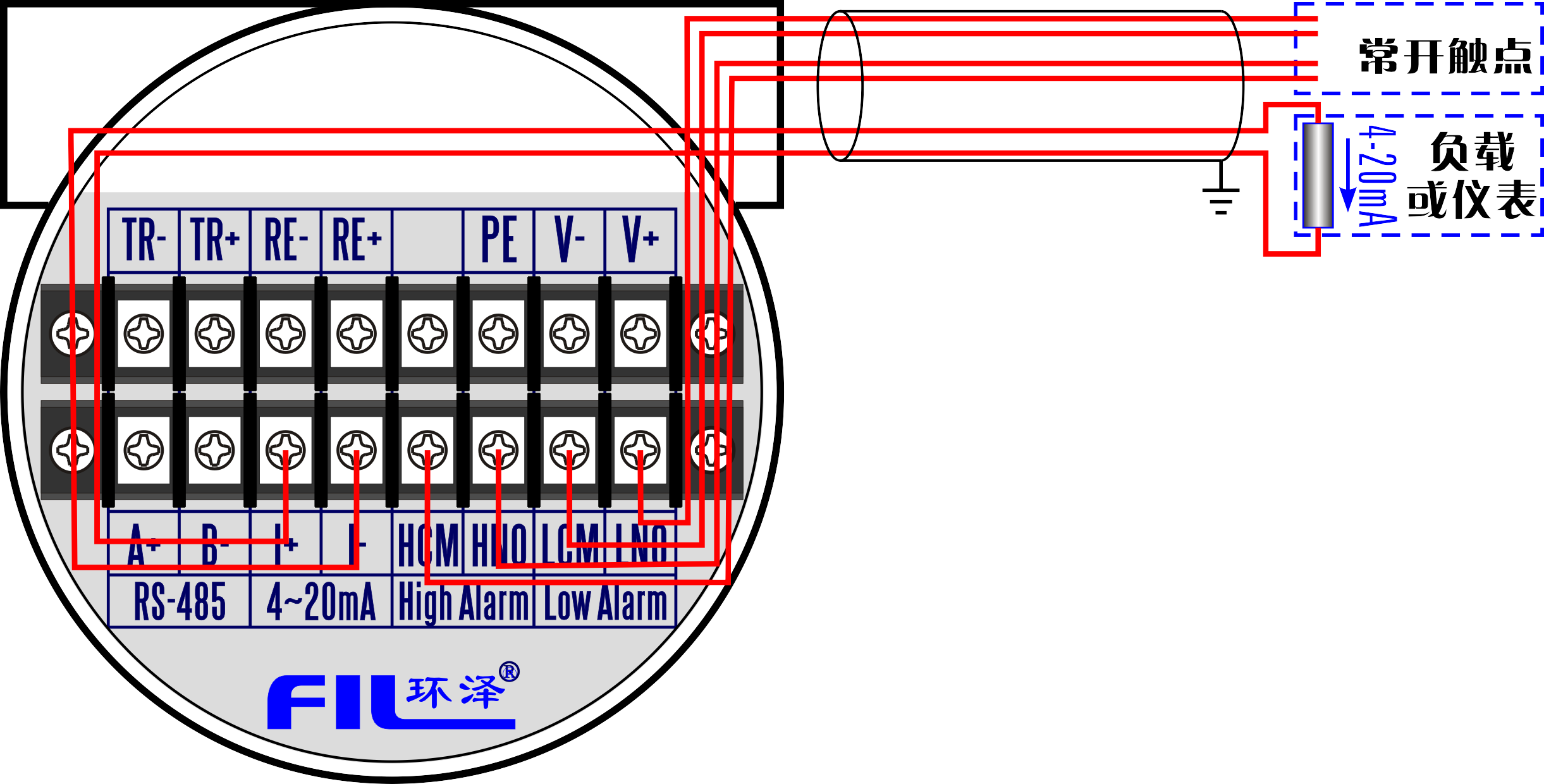

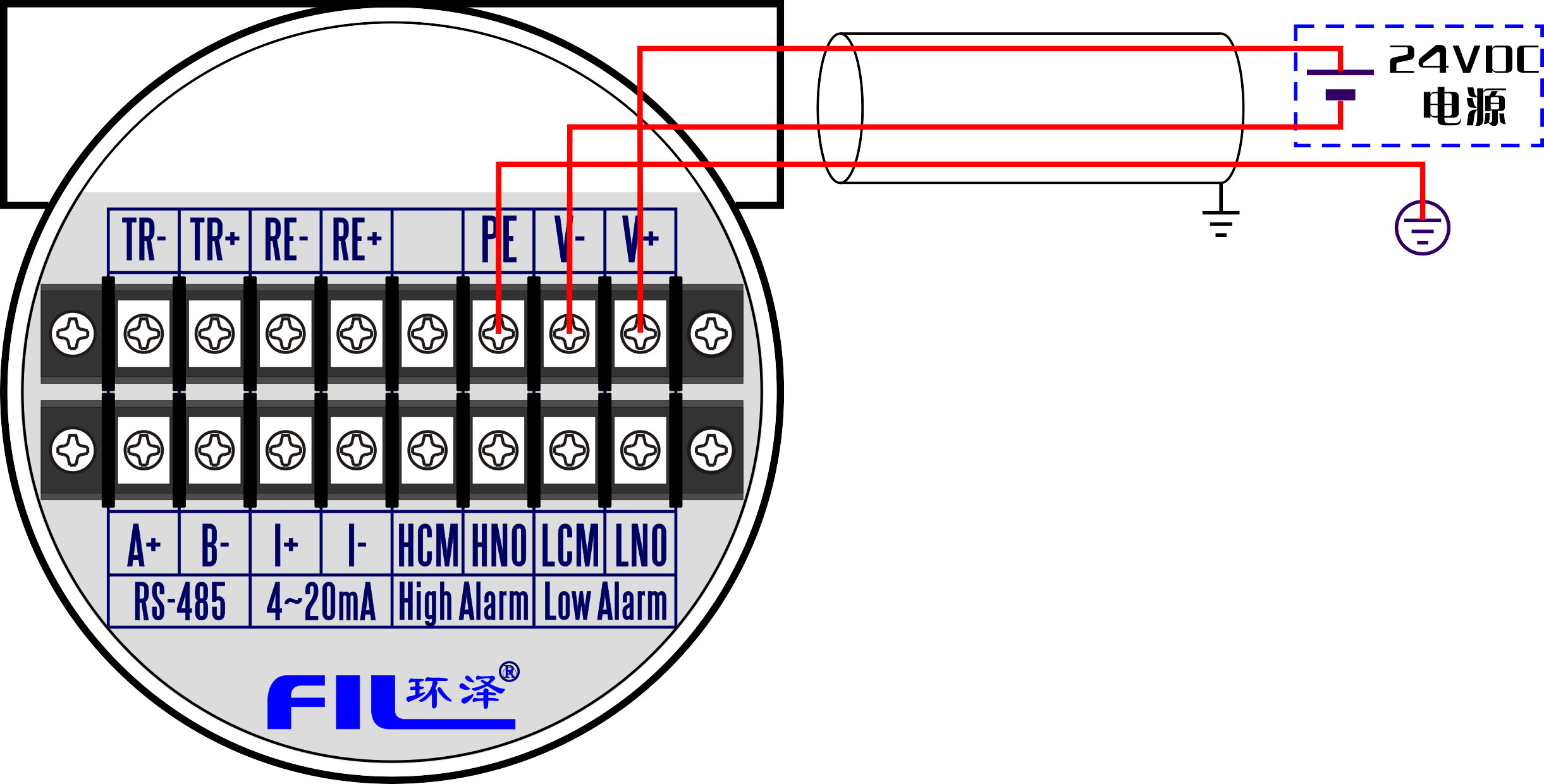

电气接线



外贴式超声波固体悬浮物浓度仪选型


浓度密度分析仪选型举例

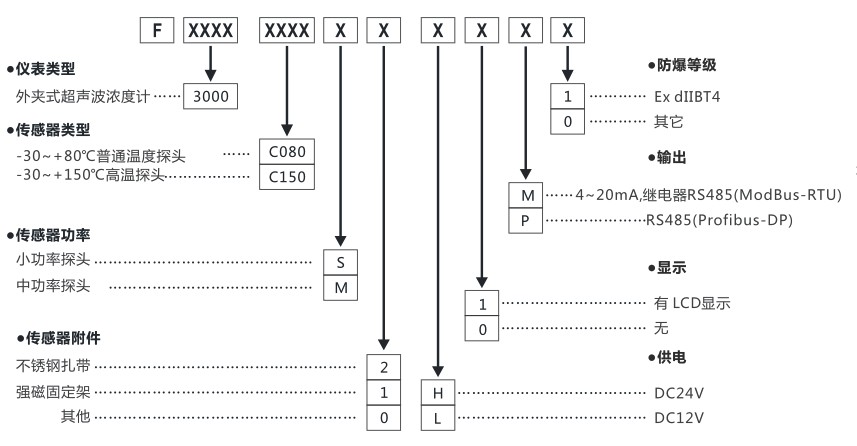

超声波悬浮物浓度仪型号:F3000-C080M2-H1M1
上述型号表示:
超声波悬浮物浓度计;-30~+80℃普通温度,中功率探头;传感器附件为不锈钢扎带;供电电压:DC24V;带LCD图形显示器;输出:4~20mA, 继电器, RS485(ModBus-RTU);Ex dIIBT4隔爆型。
