F7000侧贴式超声波液位开关
F7000

用于各种液体液位和界面的测量、控制和保护等
◆  化工原料;
◆   各类油品;
◆   液体食品和原料;
◆   饮料;
◆   石化产品和原料;
◆   煤化工物料;
◆   水
◆   各种液态物料。



产品详细介绍

主要特点

◆         非接触测量,传感器置于罐或管道的外部;
◆         安装简单,不需要切割和焊接;安装费用低廉;
◆         壁材质可以是金属、玻璃、塑料等;
◆         特别适合高压场合的测量;
◆         特别适合具有毒性或腐蚀性介质的测量;
◆         特别适合食品行业等有卫生要求的应用;
◆         能够测量液体表面存在泡沫的介质;
◆         没有可动部件,没有磨损,低维护和长寿命;
◆         满足最恶劣现场要求的坚固结构和防护等级;
◆         实时测量,快速灵敏;
◆         多种传感器规格,满足各种应用要求;
◆         带提示功能的操作界面,易于使用。


主要应用

用于各种液体液位和界面的测量、控制和保护等,主要有:
化工原料;
◆         各类油品;
◆         液体食品和原料;
◆         饮料;
◆         石化产品和原料;
◆         煤化工物料;
◆         水
◆     各种液态物料。

美国FILBEN公司的F7000系 列超声波液位开关,是一款组合多种超声波检测技术的非接触式液位检测仪表。借助特别的探头设计和非浸入检测,使其特别适合有卫生要求,高压、放射性、有 毒、腐蚀等特殊场合的应用。其简单的安装方式和高的防护等级,保证整机可以在恶劣环境下长期工作。仪表调整简单、操作方便,是一款非常易用的仪表。

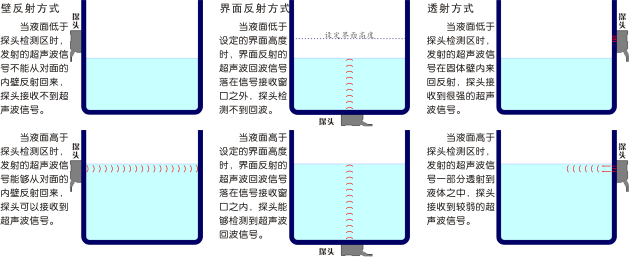

工作原理

技术规格

测量范围:
界面反射方式  ≤15m液体高度
壁反射方式    ≤15m容器直径
透射方式      不限定
壁厚范围:    1mm ~ 30mm
重 复 性:    ±1mm
测量精度:    ±2mm
工作温度:    -30℃ ~ +80℃
环境温度:    -30℃ ~ +50℃
相对湿度:    0 ~ 98%(非凝结)
防护等级:    变送器--IP66        探头-----IP68
防爆等级:    EX dⅡBT4/Ex ia Ⅱ T6
输       出:    继电器,1组SPDT触点(AC250V,5A DC30V,5A)
显       示:     128x64点图形LCD,     LED发光管
供电电源:    24VDC或12VDC
电源消耗:    ≤4W
电器接口:    3/4NPT*2

显示和操作

测量显示

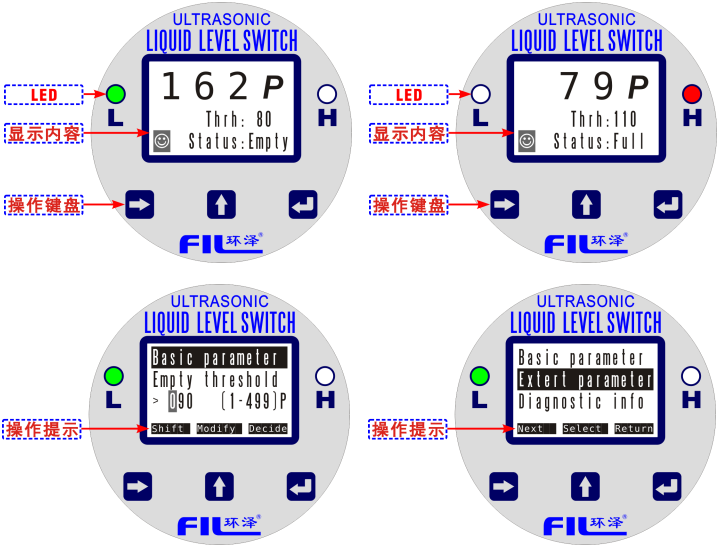

超声波液位开关正常工作时,液晶屏第一行显示测量数据、第二行显示状态判断门槛值、第三行显示当前的液位状态。
除LCD显示外,还有两只LED管指示液位状态。当空(液位低)时,左侧的绿色LED点亮;当满(液位高)时,右侧的红色LED点亮。


键操作和参数设置

液位开关的面板上有3个操作键,仪表的所有操作都可以通过对这三个键的操作来实现。
液位开关的键操作不需要打开仪表壳体,在仪表正面的玻璃上,使用随表附带的磁笔对准操作键的位置点击即可。

F7000系列超声波液位开关应用





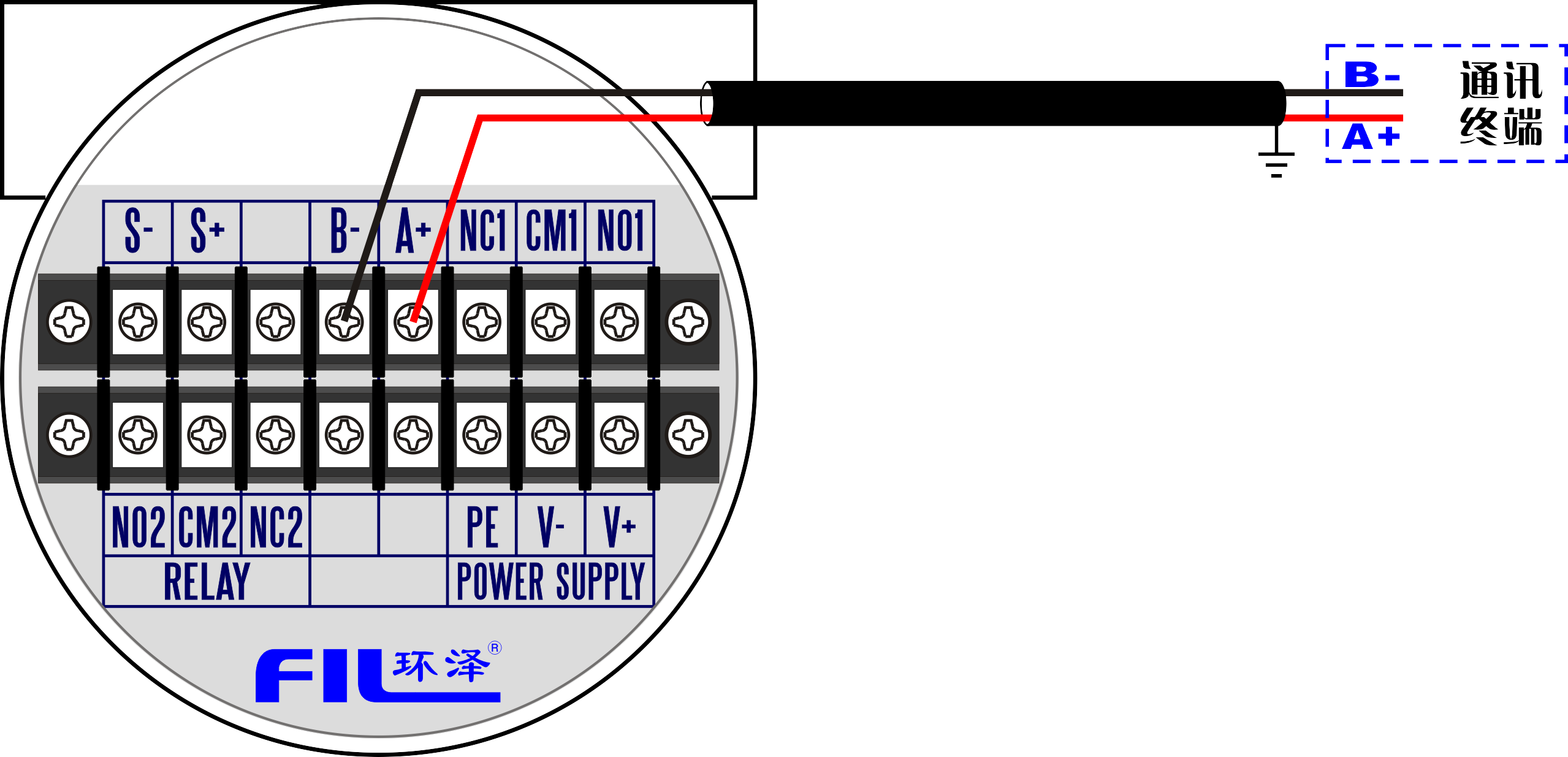

电气接线

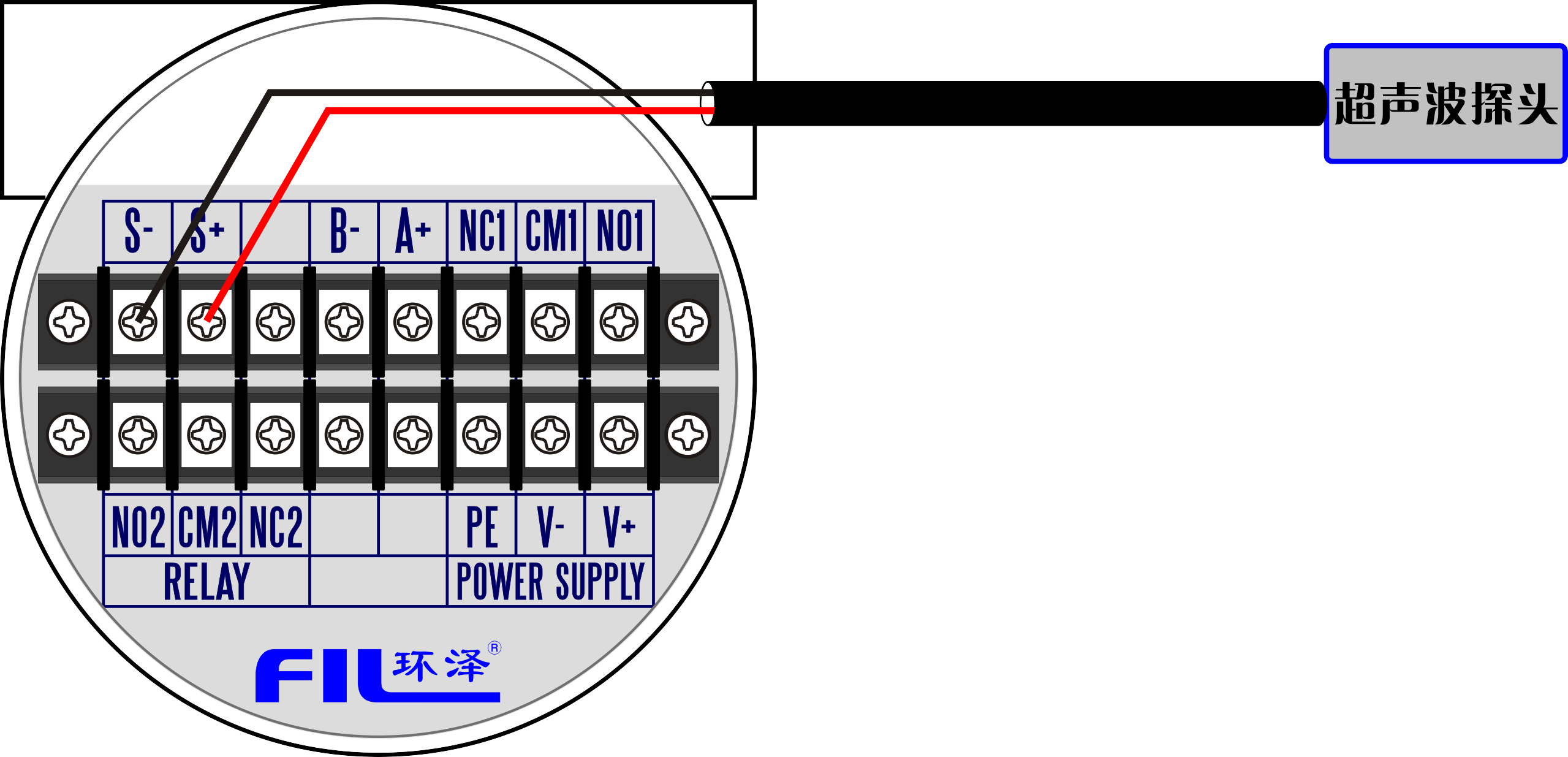

①.探头接线

超声波液位开关变送器的接线端子上,“S+”端子接探头的红色线端、“S-”端子接探头
蓝色线端、“Shield”端子接探头的黑色线端.如果探头只有两个线端,则“Shield”端
子不用接。

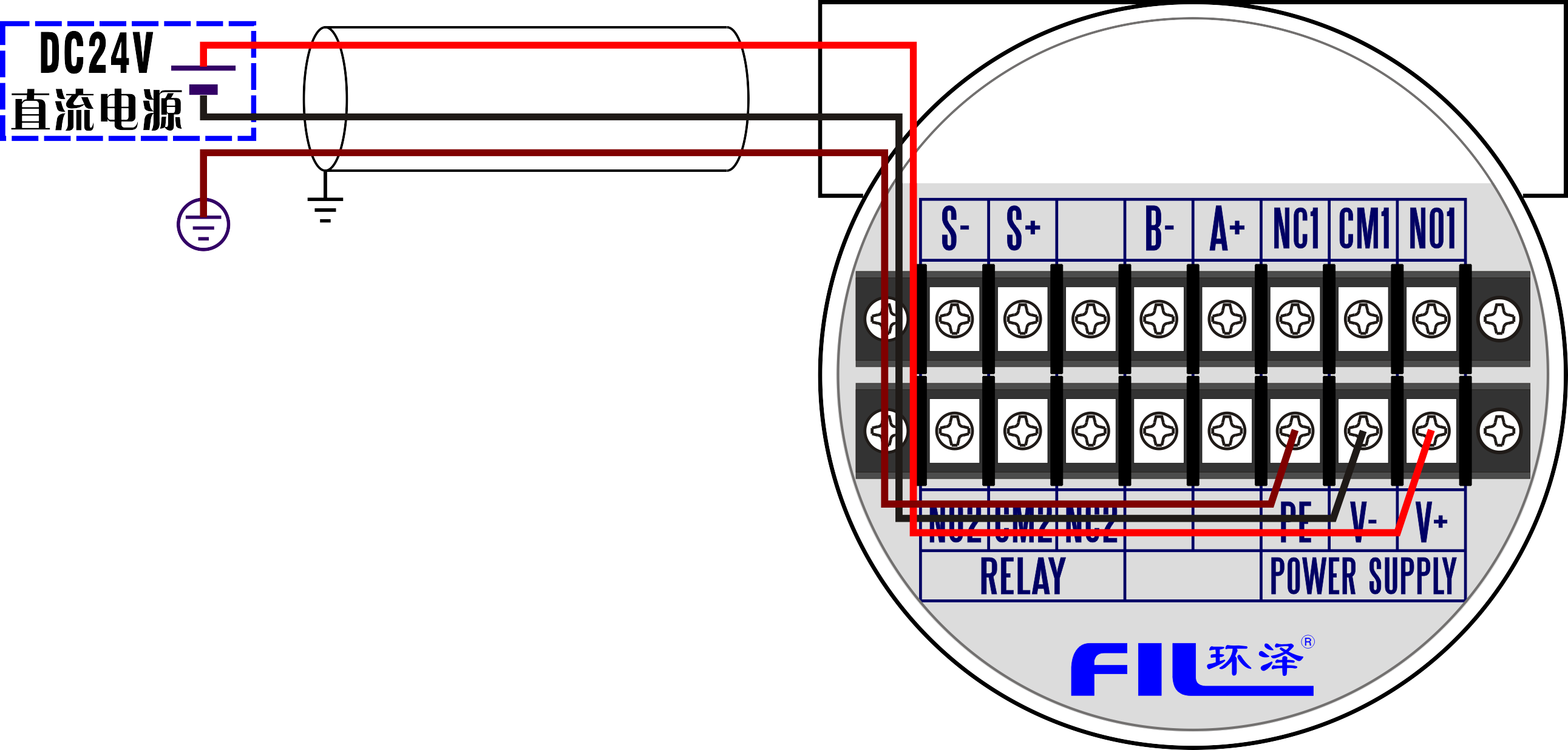

②.电源接线

电源输入和接地接线:“V+”端子接24V直流电源的“+”、“V-”端子接24V直流电源的“-”。
这两个端子接反不会对仪表造成损坏,但仪表不能获得电源输入,因此不能正常工作。

③.输出接线

F7000系列超声波液位开关的输出为一组SPDT触点。其中,
COM、NO为常开触点:
   液位低时触点断开,液位高时触点闭合。
COM、NC为常闭触点:
   液位低时触点闭合,液位高时触点断开。














超声波液位开关选型

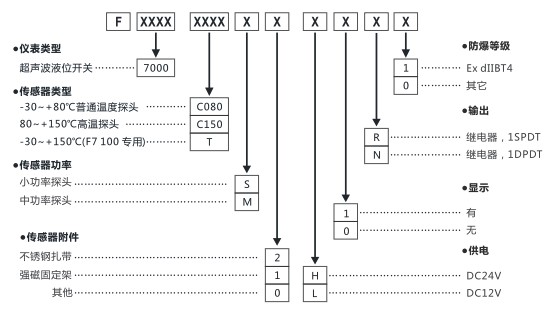

液位开关选型表




液位开关选型举例
液位开关型号:F7000-C080M2-H1R1
上述型号表示:超声波液位开关;-30~+80℃普通温度,中功率探头;传感器附件为不锈钢扎带;供电电压:DC24V;带LCD图形显示器;输出:SPDT继电器触点;Ex dIIBT4隔爆型。
