F6000在线液体水分仪
应用于下列介质的水分以及有关监测控制 ◆酸碱盐类； ◆化工原料和各类油品； ◆果汁、糖浆、饮料、麦芽汁； ◆各种酒类及制酒原料； ◆各类添加剂； ◆油品和物料输运切换； ◆油水分离和测量； ◆各种生物制剂或浸出液体。 |
产品详细介绍
主要特点
◆采用超声波测量技术，不受流态和环境因素影响；
◆实时水分测量，快速灵敏；
◆内置温度测量和补偿的高精度测量；
◆与液体接触部分采用不锈钢等材质；
◆没有可动部件，低维护和长寿命；
◆满足最恶劣现场要求的坚固结构和防爆防护等级；
◆内建自诊断和报警功能，帮助快速确定仪表故障；
◆16位精度4~20mA模拟输出，SPST继电器输出；
◆2线RS-485物理接口，
◆可选ModBus-RTU或Profibus-DP通讯协议；
◆多种传感器规格，满足各种应用要求；
◆带提示功能的操作界面，易于使用；
主要应用
用于化工、石化、纺织、半导体、钢铁、食品、饮料、制药、酒厂、造纸、环保等行业。主要测量下列介质的水分以及有关监测控制：
◆酸碱盐类；
◆化工原料和各类油品；
◆果汁、糖浆、饮料、麦芽汁；
◆各种酒类及制酒原料；
◆各类添加剂；
◆油品和物料输运切换；
◆油水分离和测量；
◆各种生物制剂或浸出液体。

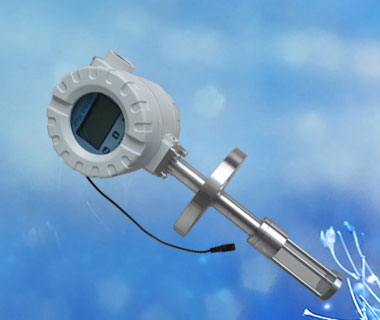

美国FIL公司的F6000系列超声波水分仪，采用超声波原理并综合多项检测技术的精密仪表。超声波检测不受介质的浊度、色度及电导率的影响，也不会受流态及杂质的干扰，内置高精度的热电阻测温元件和耐用的传感器设计保证仪表的实时精确测量。仪表调整简单、操作方便，是一款非常易用的仪表。
工作原理
超声波信号发射和接收
超声波探头发射一束超声波信号后，信号通过一定浓度的液体后到达对面的反射面，之后信号从反射面返回。此时探头转为信号接收状态，以此测定超声波信号传输的总时间，信号传输的距离为2倍间距(2L)。距离除以时间即为超声波声速。
技术规格
测量精度： ±0.05%
重 复 性： 0.02%
测量范围： 0-100%
声速范围： 300m/s ~ 3000m/s
声速精度： 0.002m/s
介质温度： -20℃ ~ +150℃
工作压力： ≤4.0MPa
环境温度： -30℃ ~ +50℃
相对湿度： 0 ~ 98%(非凝结)
防护等级： IP66
防爆等级： Ex dⅡBT4
显 示： 128x64点图形LCD
模拟输出： 4 ~ 20mADC,最大750Ω负载
继 电 器： 1组 SPST触点(0.5A 60VDC/60VAC)
通 讯： RS-485物理接口,（ModBus-RTU或Profibus-DP）
供电电源： 24VDC或12VDC
电源消耗： ≤5W
电气接口： 3/4NPT*2
显示和操作
测量显示
水分仪工作时，有文本和图形两种显示模式。

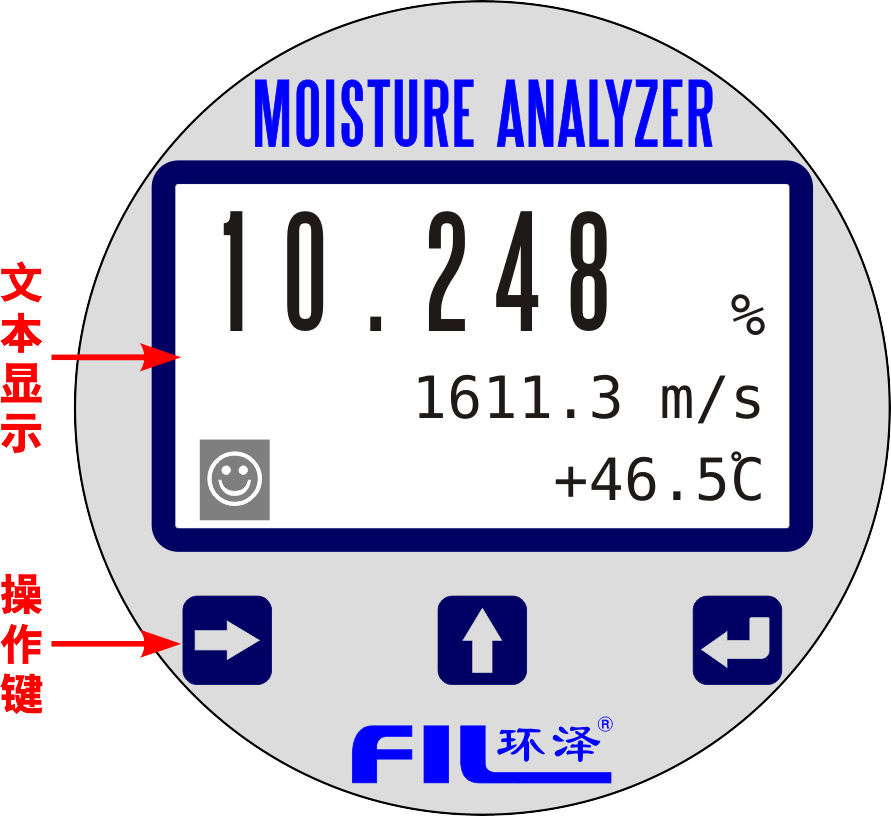

文本显示模式下，实时的水分、频率和温度值分三行显示在屏幕上。

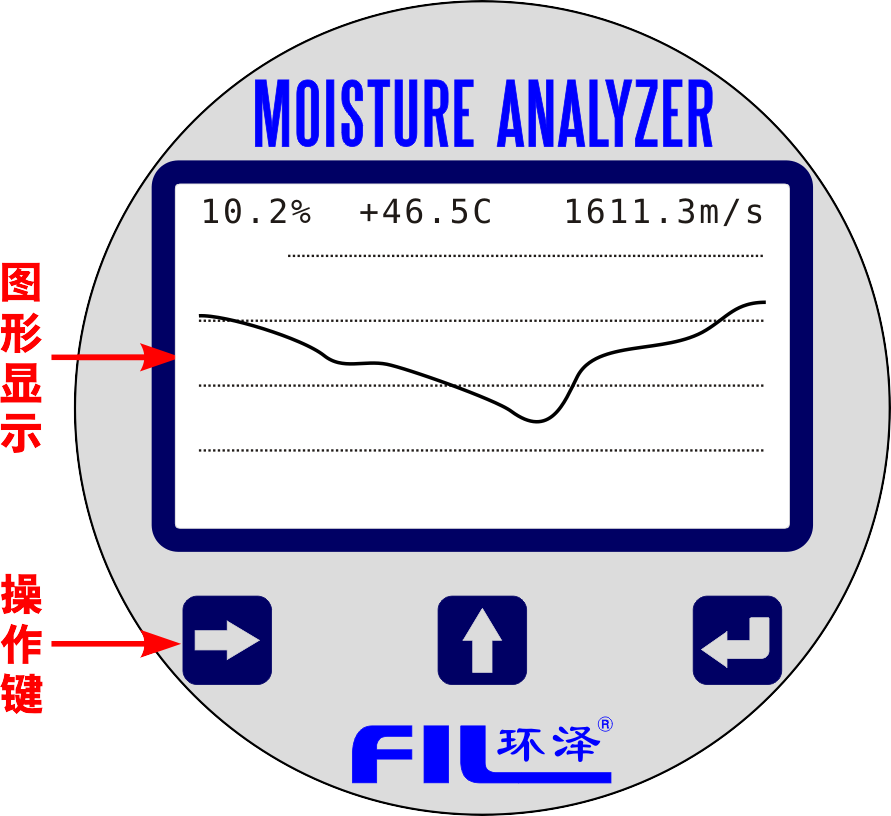

图形显示模式下，水分值是以图示的形式显示在屏幕上，这种模式可以直观地观察到水分的变化和历史情况。同时，实时的水分、温度和频率值也显示在屏幕上。
键操作和参数设置
水分仪的面板上有3个操作键，仪表的所有操作都可以通过对这三个键的操作来实现。
水分仪的键操作不需要打开仪表壳体，在仪表正面的玻璃上，使用随表附带的磁笔对准操作键的位置点击即可。
F6000系列超声波在液体线水分仪应用

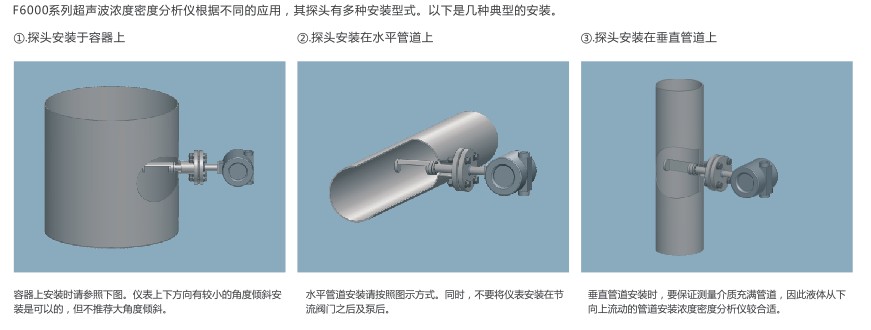

在线水分仪安装
电气接线
①.电源和模拟输出接线:.jpg)
电源输入和接地接线："V+"端子接24V直流电源的"+"、"V-"端子接电源的"－"。
这两个端子接反不会对仪表造成损坏，但仪表不能获得电源输入，因此无法正常工作。
模拟输出的接线为："I+"端为电流流出端、"I-"端为电流流入端。
F6000在线水分仪的4-20mA输出为主动方式，即仪表内部带有电源，不需要外部提供。
模拟输出的电源是隔离电源，外部仪表的连接不用考虑共地问题。
本仪表模拟输出能带的最大负载是750欧姆。请注意不要超过该电阻值，否则会影
响电流输出的精度。
②.RS-485接线
F6000系列超声在线水分仪的RS-485采用两线制单工方式。当用RS-485组网时，
只需将每台仪表挂接在总线上即可。除此之外，需要注意以下几点：
⑴.利用RS-485网络组网时，一个网络最大可挂接的仪表数为128台；
⑵.每台仪表需要设置不同的网络地址，地址值不能为0；
⑶.RS-485网络的末端需要并接一只120欧姆的终端电阻；
⑷.当波特率为9600bps时，RS-485的最大传送距离为1200米，当距离超过时，
需要在线路中间加接RS-485通讯中继器。
F6000系列在线水分仪采用的是标准的ModBus协议或Profibus-DP协议，因此该
仪表能够方便地同其他仪表一起组成各种控制或监控网络。
超声波在线液体水分仪选型

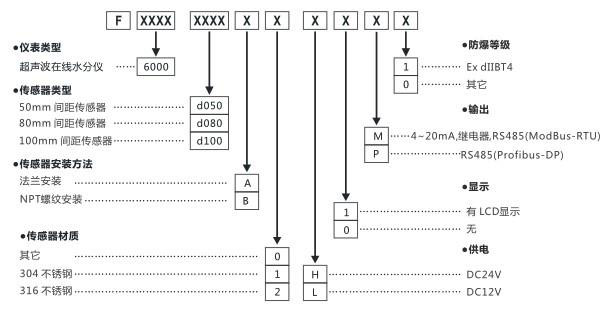

在线水分仪选型表
.jpg)
在线水分仪选型举例
超声在线水分仪型号：F6000-d100A2-H1M1
上述型号表示：在线超声波水分仪；100mm间距传感器；法兰安装方式；传感器材质：316不锈钢；供电电压：DC24V；带LCD图形显示器；
输出：4～20mA, 继电器, RS485(ModBus-RTU)；Ex dIIBT4隔爆型。
